黄粱 · 白模 v006 全套复核 — 门移南墙

2026-07-25 SET-INN-01 邯郸道客栈 Blender 4.5.12 · EEVEE 全套 8 帧 + 技术平面图

本页所有渲染图都出自同一个新几何脚本build_opening_11s_previz_v006.py，与技术平面图同源、同一次运行产出——不是旧几何的遗留图。旧几何（门在西墙）的 v001–v005 全套已作废，见最后一节。

1几何权威 — 技术平面图（含机位与视锥）

正交投影 + 均匀照明 + 1m 网格 + 尺寸标注 + 三机位位置与视锥。这是几何 SSOT，可以直接量；下面每张渲染图都能在这张图上找到它的机位和视野。

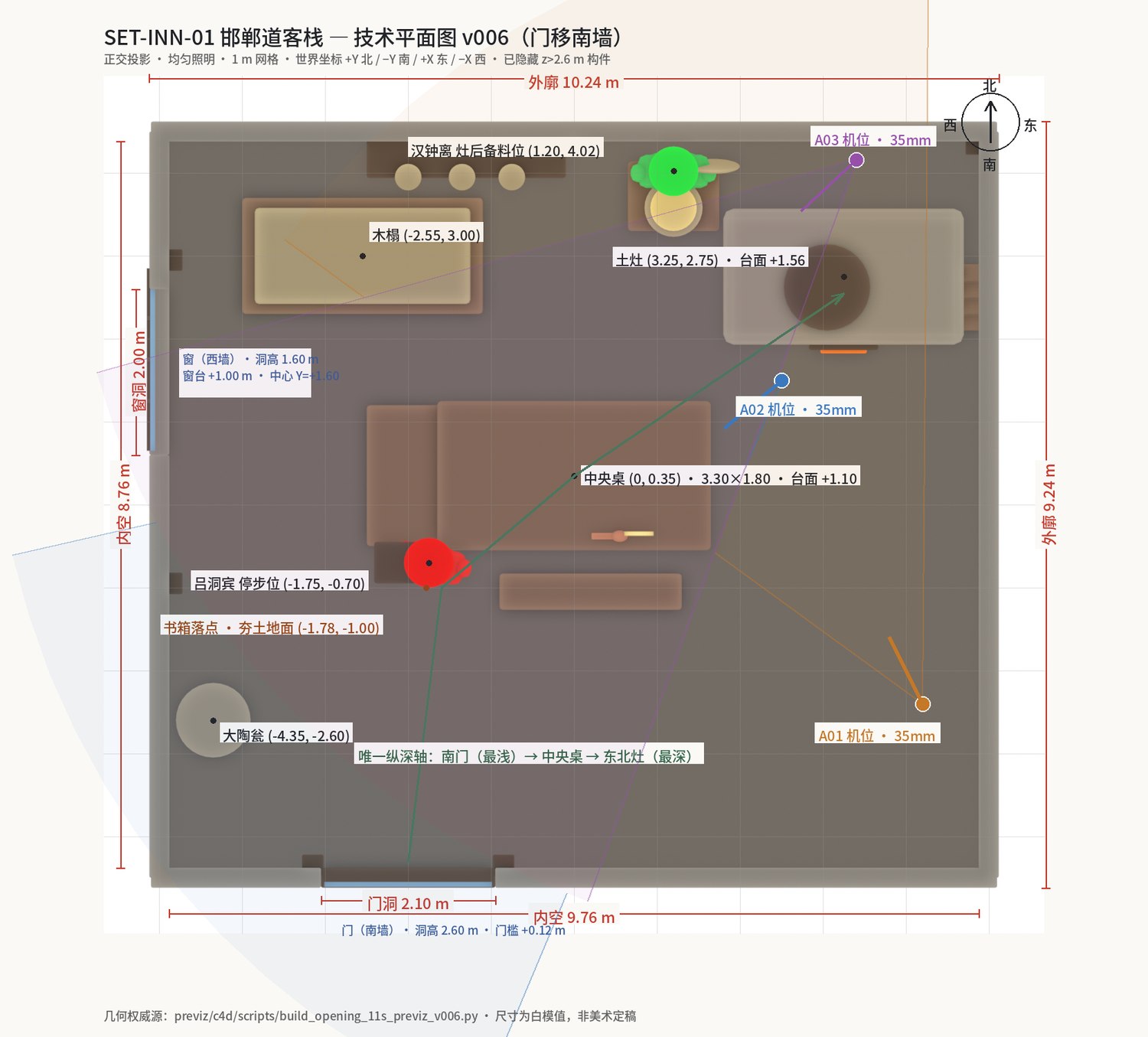

SET-INN-01 技术平面图 v006 — **v006 技术平面图** — 门（南墙，洞宽 2.10m／洞高 2.60m／门槛 +0.12m）、窗（西墙靠北，洞 2.00×1.60m／窗台 +1.00m）、灶（东北 3.25, 2.75／台面 +1.56m）、桌（中央 0, 0.35／台面 +1.10m）。绿线＝唯一纵深轴：南门 → 中央桌 → 东北灶。**橙／蓝／紫三点＝A01／A02／A03 机位**，扇形＝35mm 视野范围。

镜	机位（世界坐标）	朝向	焦距	说明
A01	(4.20, −2.40, 1.46)	→ (1.20, 3.55) 西北，看灶	35mm	门移未影响，机位不变
A02	(2.50, 1.50, 1.55)	→ (−1.90, −2.20) 西南，看门	35mm	重设（原机位在南墙外）
A03	(3.40, 4.15, 2.20)	→ (−0.75, 0.30) 西南，越灶看桌	35mm	重设（原机位在南墙外）

2全套 8 帧（新几何）

原 A02 (1.45, −5.35)、A03 (−3.05, −5.15) 都在南墙外面（房间南界 −4.6），南墙一建就对着墙背拍；且它们还停在 07-24 改锁②③之前的旧几何。已按 SPACE §1.5 重设，并按重写轮「三镜全 locked-off」把每镜三帧统一成同一机位，只有对焦点跟着人走。

A01 — 灶区（3 帧中取 2）

A01 f001 — **f001 首帧** — 灶体＋火口＋锅，汉钟离（绿）在灶后备料位，左为架子陶罐与桌角。

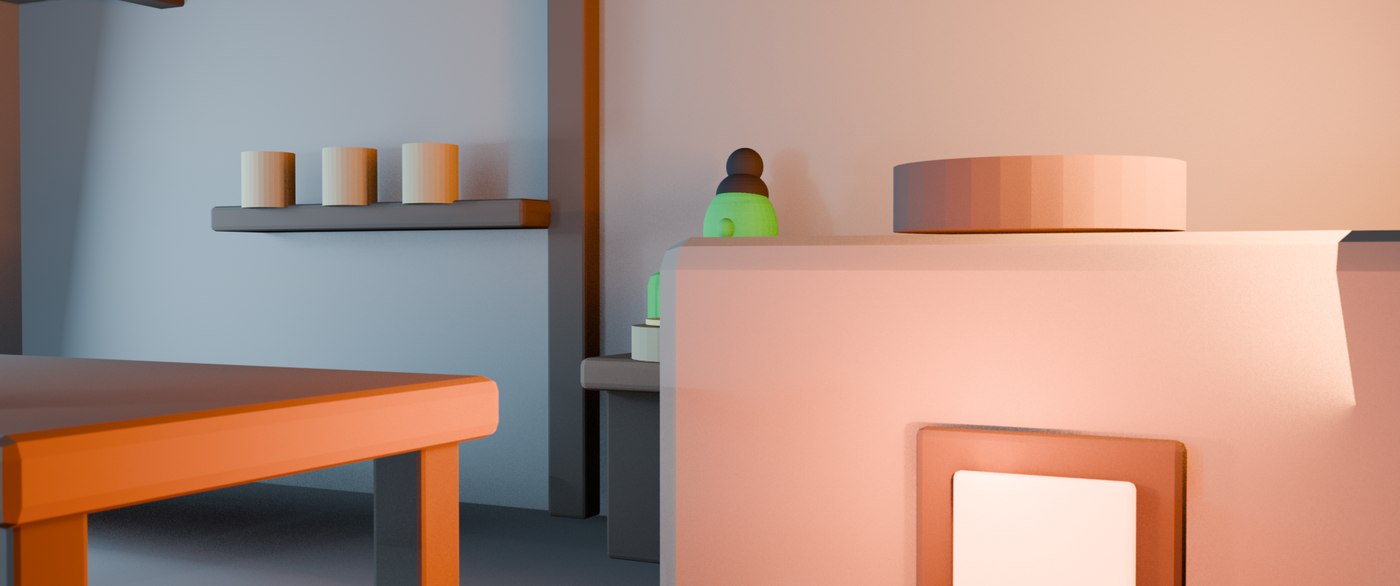

A01 f066 — **f066 尾帧** — 同机位。成片是手部大特写，本组只作空间关系参考。

A02 — 店内朝正门（改锁②）

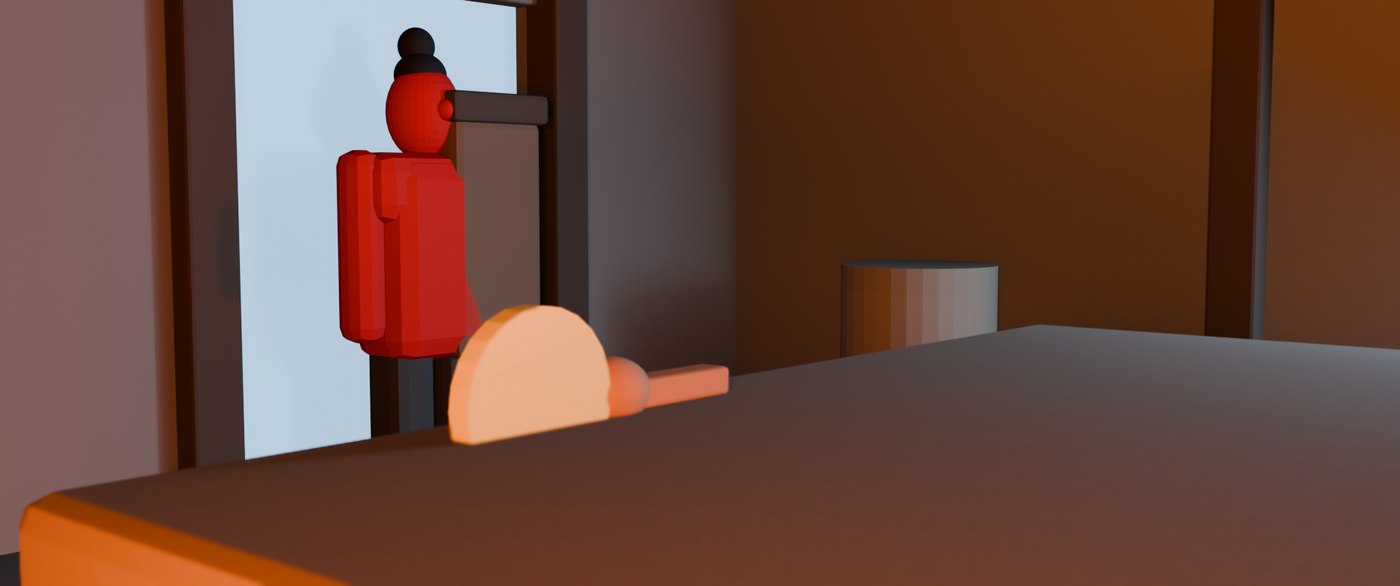

A02 f073 — **f073 跨槛** — 吕（红）在门洞中逆光成剪影，门框完整、门外过曝。成立正面朝镜头，口型几何可得。

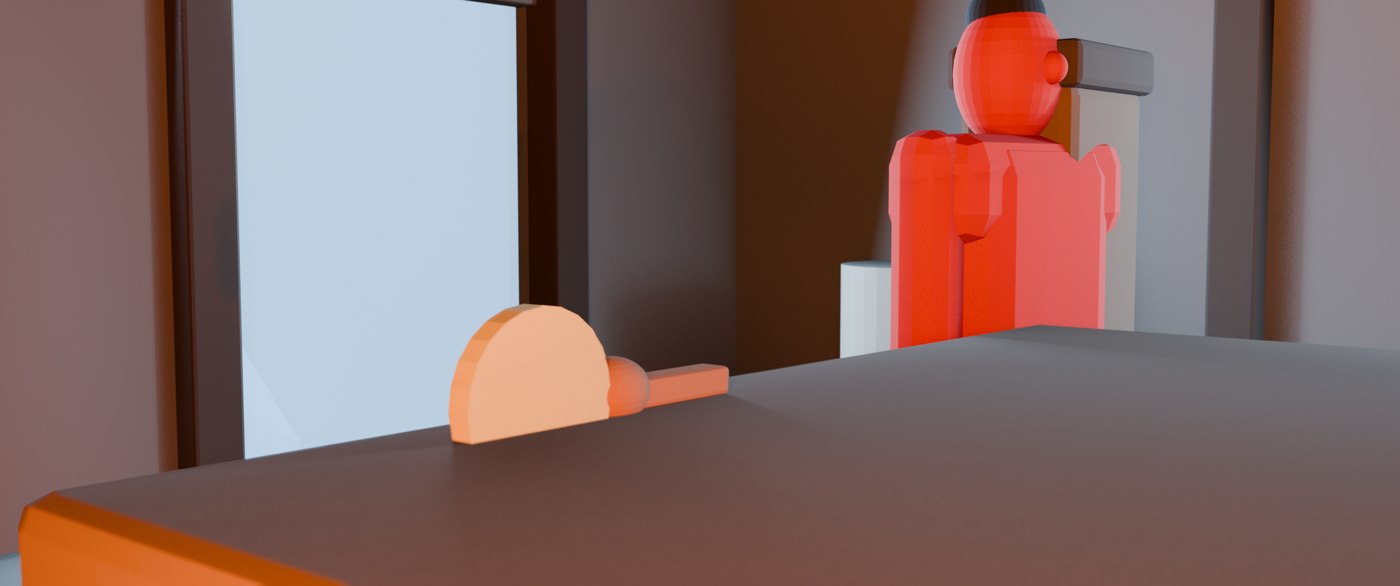

A02 f121 — **f121 停步** — 走到桌边站住，桌面成为下方前景，桌上胡饼与旧布结可见，书箱在其右后。

机位高度为什么不是 §1.5 写的 1.20m：1.20m 与桌面 1.10m 齐平，桌面把画面横切成两半（第一版渲染已实证）。抬到 1.55m 俯视桌面，桌才变成前景而不是遮挡。

A03 — 越灶台边缘朝中央桌（改锁③）

A03 f169 — **f169 倒米段** — 左下＝锅口＋灶台面边缘压边（倒米动作区），中央＝桌与吕，左上＝门方向天光，右上＝西墙窗。

机位高度为什么不是 §1.5 写的 1.50m：灶体台面顶在 1.56m，1.50m 机位比灶台还低，整幅画面糊着灶背（第一版渲染已实证）。2.20m 才越得过去。

3几何改动清单

构件	改动	依据
南墙	新建两段留门洞，X=−2.00 偏西	原第四面墙为方便机位而敞开，移门前必须先建
门	西墙 → 南墙，门楣／天光板同步	用户 07-25 拍板；轮廓光制度
门槛	补建（此前白模没有）	圣经 §1.5 明写「跨门槛」「门槛完整清晰」
门洞柱 ×2	补建	沿用旧门洞侧柱做法
大陶瓮	补建（西墙南段）	§1.5 A02「右＝土墙大陶瓮」、A03 远景元素
西墙	Front + Between 合并成整段	门洞已移走
窗 / 灶 / 桌 / 榻	不动	本来就符合「左后窗／右后灶／中央桌」
吕洞宾动线	南门 → 桌；朝向序列整体 +90°	保留「边深入边转向灶侧」原意

4LOOK v2.1 光照失效

南墙一封，室内成了封闭盒子，反射把画面推成一片均匀暖橙：硬光、明暗交界、轮廓光全没了，与 v2.1「硬光给形」正相反。v005 那套灯值是在第四面墙敞开、光会漏出去的前提下调的，现在整套失效。

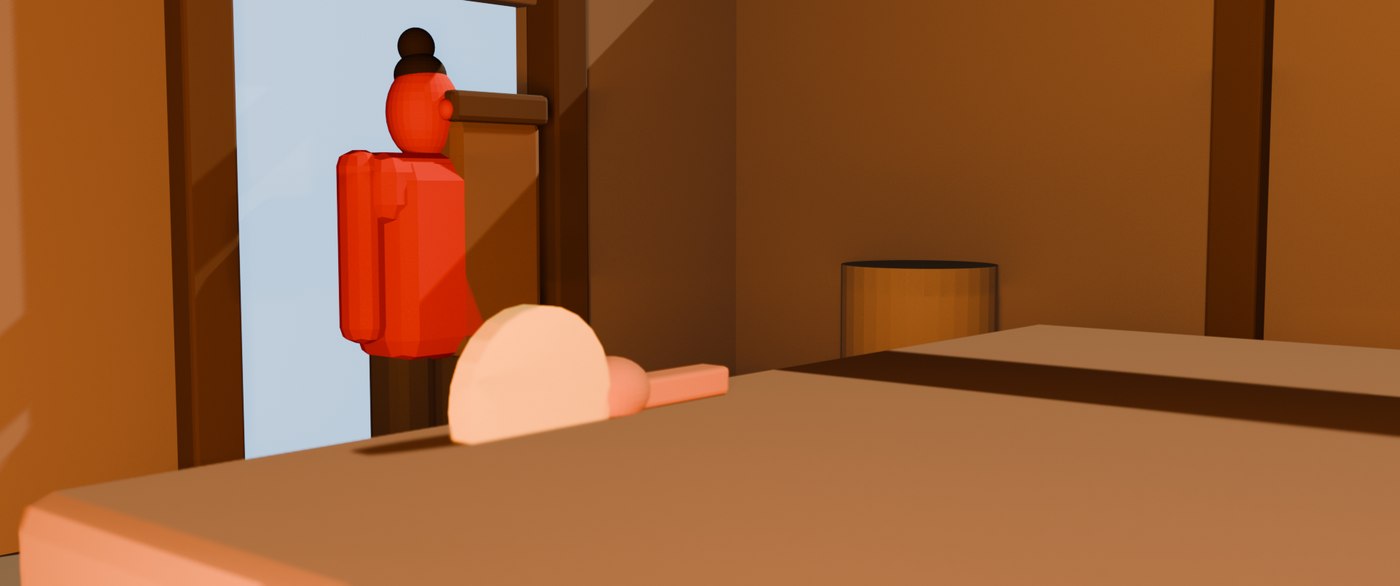

v006 A02 光照泛暖 — **A02** — 泛暖整体被暖橙淹没，无明暗交界。

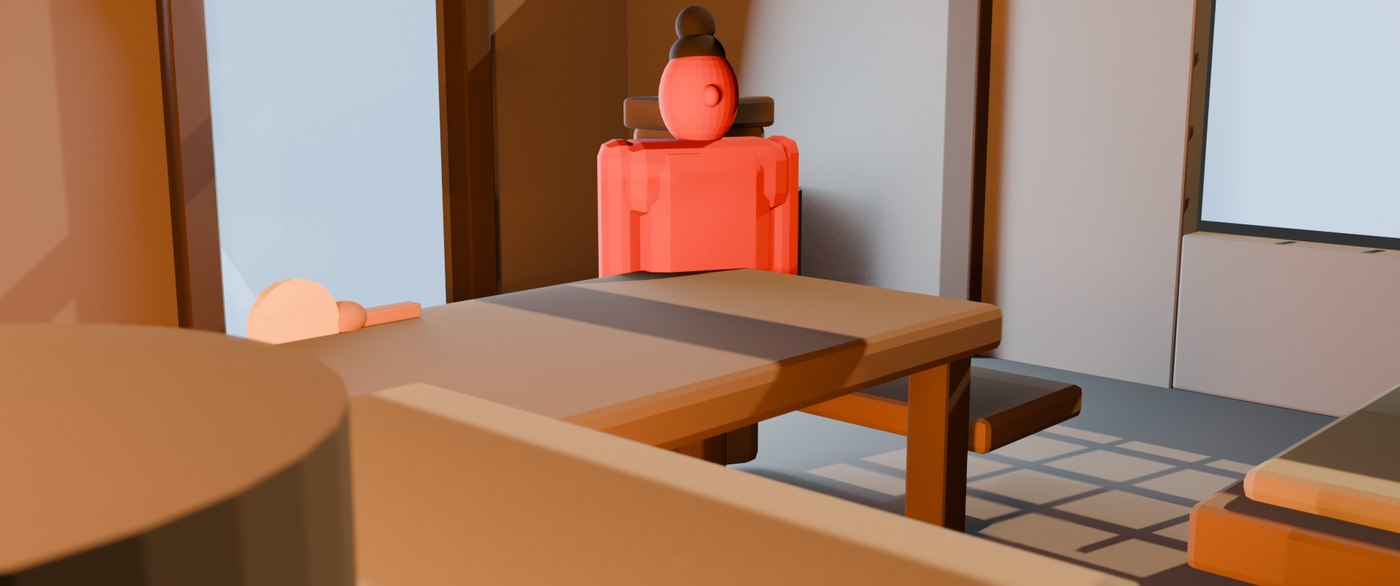

v006 A03 光照泛暖 — **A03** — 灶光与窗日光在封闭空间互相抬升，暗部全被填平。

5待拍板

① A02「门洞中央偏右」做不到

门在西南、机位要保窗光侧逆就得待在东北，从那儿看门必然落在画面左侧。想让门偏右只能把机位挪到房间西侧朝南拍——那样窗跑到机位背后变顺光，恰好是当初移门要解决的问题，等于白移。

A 接受门在画面左，保窗光侧逆（推荐）

B 门在右优先，放弃窗光侧逆

C 换更广焦段试着两头兼顾

② A03 书箱落点看不见

落点在桌西南 (−1.78, −1.00)，机位在灶东北，中间隔着 1.10m 高的桌面。算过：要越过桌看到落点地面，机位得抬到 8.8m 以上，不可能。

A 落点右移到桌东南侧，吕改坐桌东侧（要动 SPACE §3 动线）

B 接受落点不入画，A03 只拍倒米入锅，书箱落地交给别的镜头（推荐）

C A03 换机位从南／西拍（要重设，会丢掉锅口前景）

③ LOOK v2.1 光照怎么处置

A 现在就重调灯值，你看结果

B 先锁几何，光照单独一轮

C 几何锁定后直接进 MJ 垫图，白模光照不再深调 — 白模只管几何，光归 MJ （推荐）

6已作废：v001–v005 旧几何全套

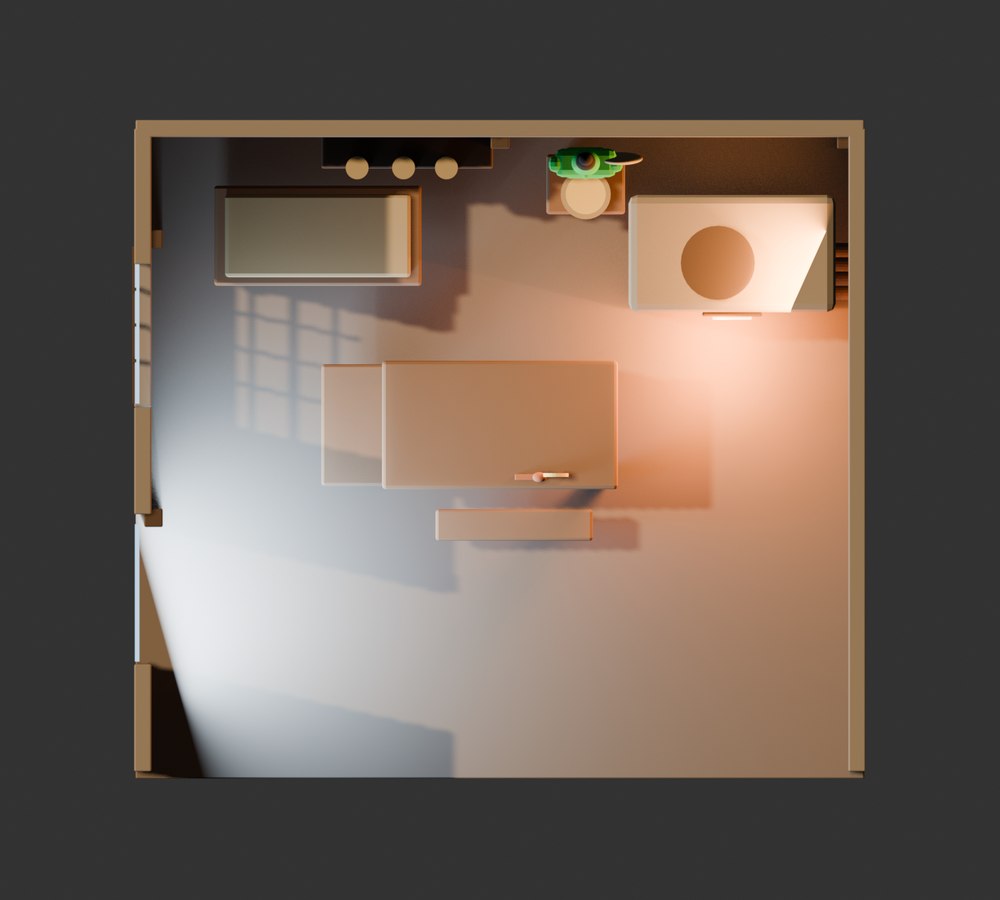

作废下面两张是旧几何（门与窗同在西墙、南面没有墙）的产物，只作对照，不得再作为任何判断依据。基于它们选出的 A02／A03 机位板 v004 一并作废重做。

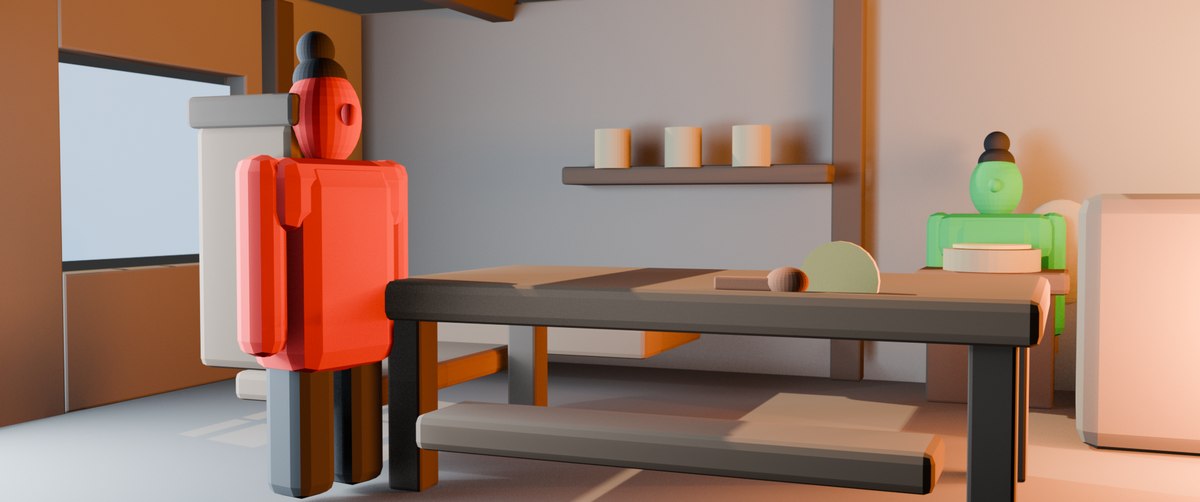

**v005 A02（作废）** — 旧机位在南墙外朝西北，与改锁②的「朝正门」不符。

7权威源已落盘

bibles/SPACE-INN-01.md 新增 §2.1 绝对方位定义 — 上北下南全表、门位改动依据、几何权威源指向白模脚本。此前圣经通篇只有相对方位，绝对方位全是机位板生产记录里自造的，曾据此误判废 A02 候选 1。
bibles/SPACE-INN-01.md §1.5 加失效标注 — A02／A03 的左右描述是门在西墙时写的，已明确作废并禁止在重写前引用。仍有效的构图意图逐条列出。
previz/c4d/scripts/build_opening_11s_previz_v006.py — 几何权威源。
previz/c4d/scripts/render_technical_plan.py + annotate_technical_plan.py — 技术平面图流水线（Workbench 平光正交 120 px/m → PIL 叠网格／尺寸／机位视锥）。

黄粱 · 抖音电影工作室 — 白模 v006 全套复核页 · 2026-07-25
几何权威源：build_opening_11s_previz_v006.py · 尺寸为白模值，非美术定稿
